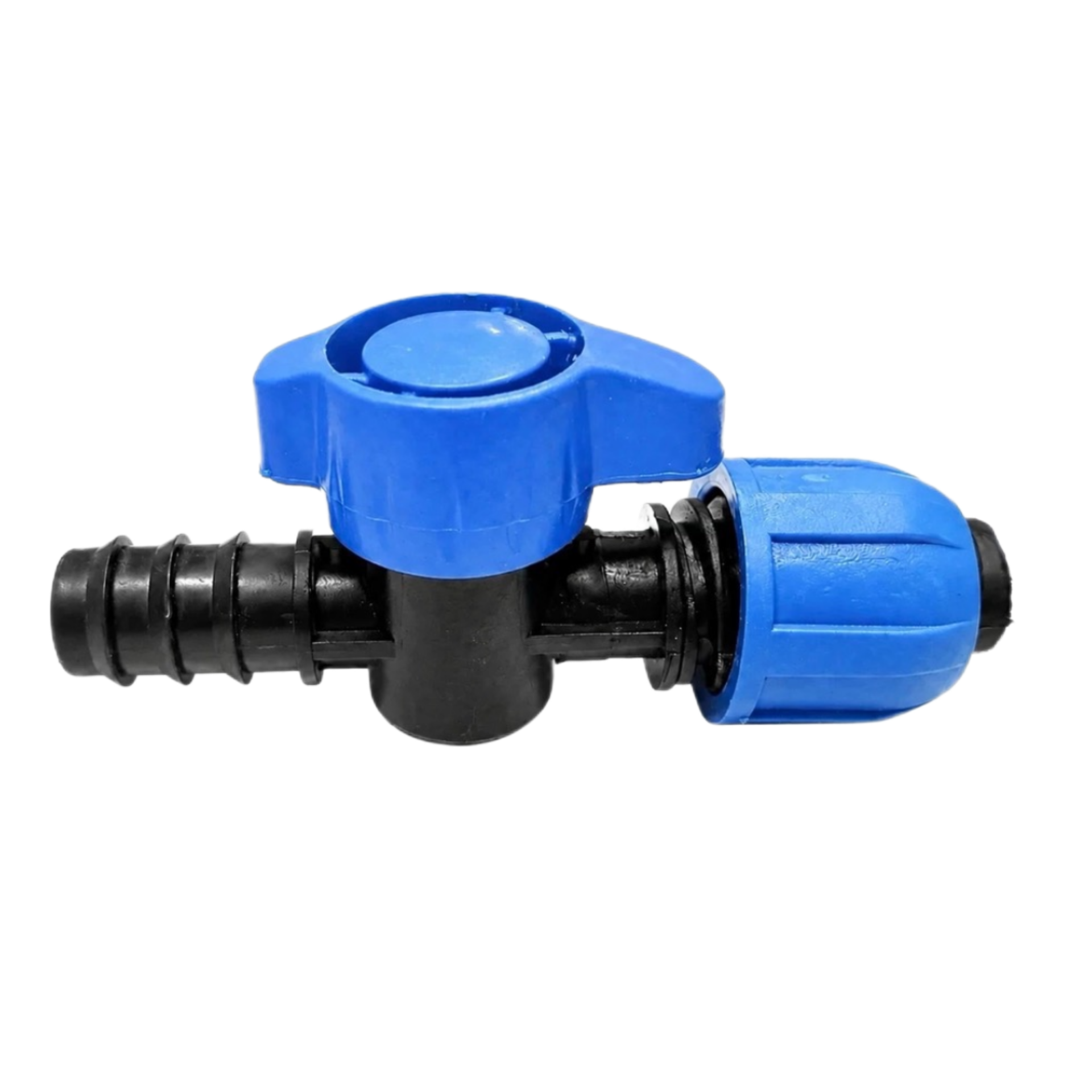

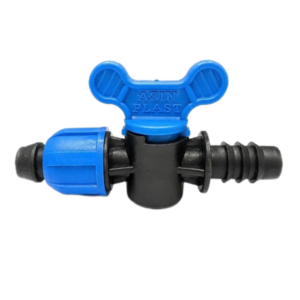

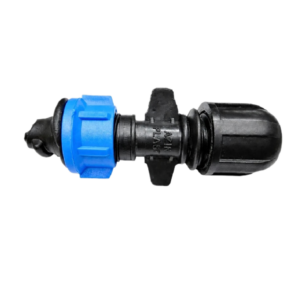

شیر ۱۶ به تیپ استپدار دسته ایتالیایی
این شیر یک قطعه اتصال رزوهای است که مهره آن دارای رزوه چپگرد بوده و با چرخاندن در جهت پادساعتگرد بسته میشود. برای اتصال این قطعه به نوار تیپ، نیازی به خارج کردن مهره از بدنه نیست؛ بلکه کافی است مهره به سمت چپ چرخانده شود، سپس نوار تیپ روی بدنه قرار گیرد و با برگرداندن مهره به موقعیت اولیه، نوار تیپ بهصورت محکم روی رابط بسته و آببندی شود.
رابط پلیاتیلن به نوار تیپ، قطعهای کاربردی است که بین لوله اصلی، معمولاً پلیاتیلن، و نوار تیپ آبیاری قطرهای قرار میگیرد و این دو را به یکدیگر متصل میکند.
❖ اجزای اصلی
این رابط معمولاً از بخشهای زیر تشکیل شده است:
- بدنه اصلی رابط: قسمت مرکزی که آب از آن عبور میکند.
- سر خاردار یا نازل اتصال: قسمتی که نوار تیپ روی آن قرار میگیرد.
- مهره پیچی (قفلکننده): برای محکم نگهداشتن نوار تیپ روی رابط.
- سر مخصوص لوله پلیاتیلن: معمولاً در سایز ۱۶ میلیمتر.
- دسته ایتالیایی (گرد): برای کنترل و قطع و وصل جریان آب.
- مکانیزم استپدار: امکان تنظیم و کنترل وضعیت شیر را در موقعیتهای مشخص فراهم میکند.
❖ کاربردها
- ایجاد انشعاب از لوله اصلی آبرسانی به هر خط نوار تیپ
- کنترل و قطع و وصل جریان آب هر خط آبیاری
- استفاده در سیستمهای آبیاری قطرهای مزارع و گلخانهها
❖ مزایا
- نصب آسان بدون نیاز به ابزار خاص
- جلوگیری از نشت آب
- قابلیت باز و بسته شدن
- کنترل آسان جریان آب با دسته ایتالیایی
- دارای مکانیزم استپدار برای کنترل بهتر شیر
- مقاوم در برابر فشار معمول سیستمهای نوار تیپ (حدود ۰.۵ تا ۱ بار)
❖ نحوه نصب
۱. سوراخ کردن لوله پلیاتیلن:
با استفاده از پانچ مخصوص (سوراخزن)، سوراخی متناسب با اندازه استاندارد رابط روی لوله پلیاتیلن ایجاد کنید؛ برای مثال، حدود ۳ تا ۴ میلیمتر.
۲. قرار دادن سر رابط در لوله:
سر رابط که به لوله متصل میشود، معمولاً کمی مخروطی و آجدار است. این قسمت را با کمی فشار داخل سوراخ لوله قرار دهید تا بهخوبی محکم و آببندی شود.
۳. اتصال نوار تیپ به رابط:
مهره را به سمت چپ بچرخانید، نوار تیپ را روی قسمت خاردار رابط قرار دهید و سپس مهره را به موقعیت اولیه برگردانید تا نوار تیپ روی رابط محکم و آببندی شود.
❖ نکات مهم نصب و استفاده
- سوراخ ایجادشده روی لوله نباید بیش از حد بزرگ باشد؛ در غیر این صورت، رابط بهخوبی محکم و آببندی نمیشود.
- برای سوراخ کردن لوله، از پانچ استاندارد استفاده کنید و از دریل یا چاقو استفاده نکنید.
- هنگام بستن نوار تیپ روی رابط، مطمئن شوید نوار چروک نشده و پیچ نخورده باشد.
- نوار تیپ باید تا انتهای محل تعیینشده روی رابط قرار گیرد.
- نوار تیپ معمولاً فشار بالا را تحمل نمیکند و فشار کاری آن معمولاً بین ۰.۶ تا ۱ بار است (بسته به برند نوار).
- در صورت بالا بودن فشار آب، حتماً از شیر فشارشکن در سیستم استفاده
