توضیحات

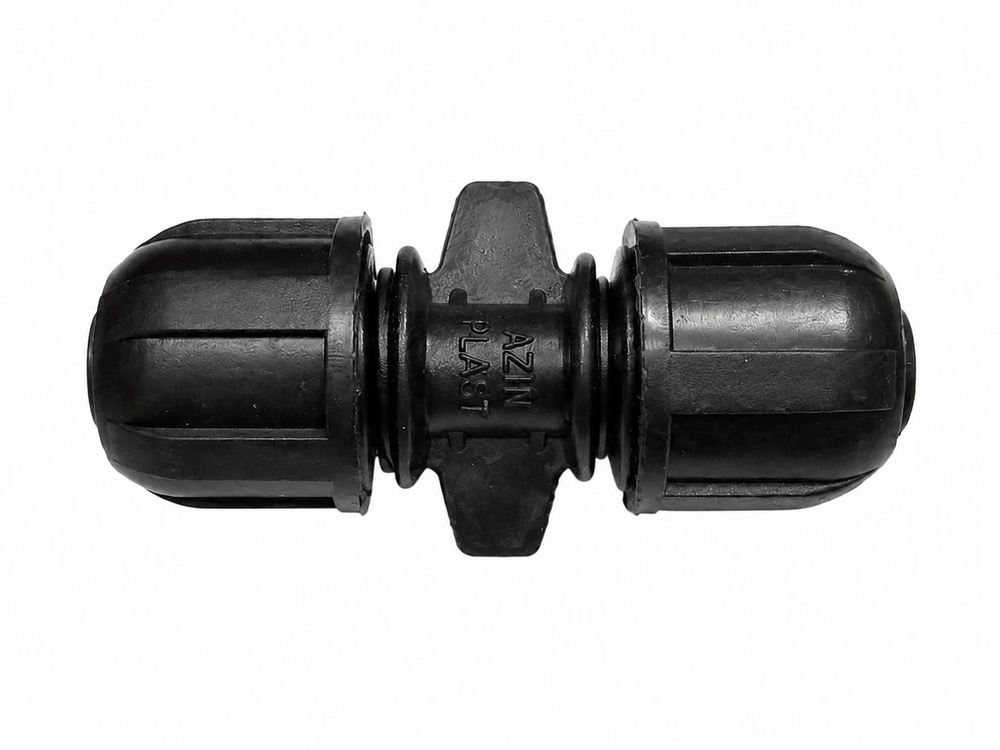

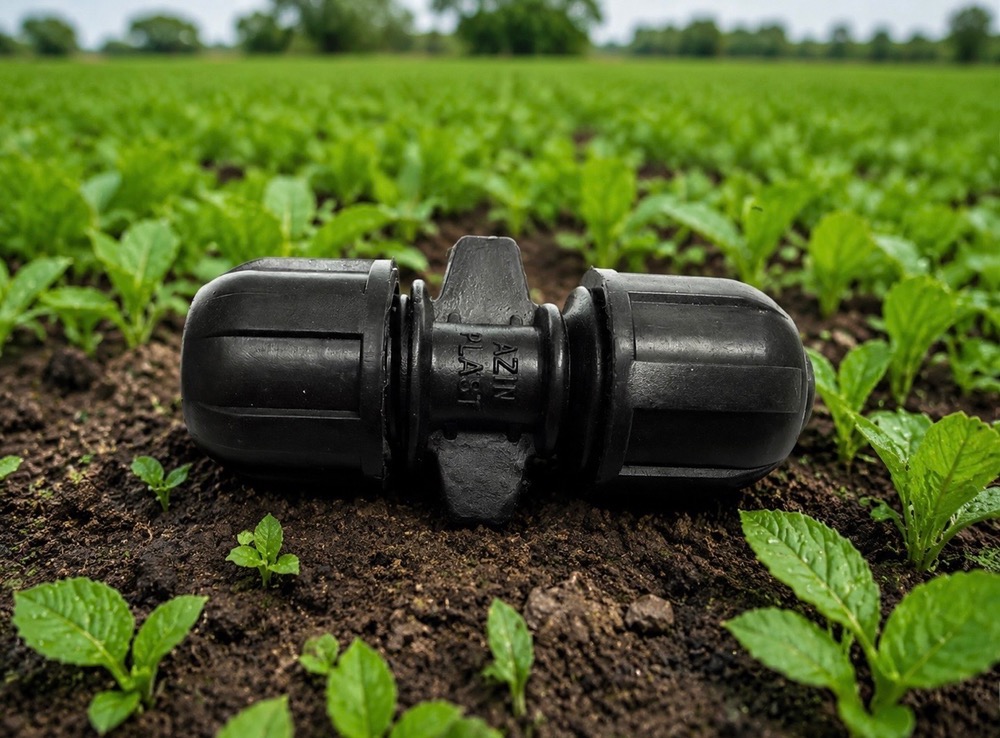

این رابط یک قطعه اتصال رزوه ای است که مهره های آن دارای رزوه راستگرد است و با چرخاندن ساعتگرد بسته میشوند. برای اتصال این قطعه در سیستم آبیاری نیاز است که مهره های آن از بدنه خارج شوند و سپس مهره ها روی قطر خارجی نوار قرار گیرند و بهمراه نوار روی بدنه بسته شوند.
در سیستم آبیاری قطرهای با نوار تیپ ، برای اتصال نوار تیپها به هم یا ایجاد انشعاب از رابط تیپ به تیپ پیچی استفاده میشود. این قطعه یکی از اتصالات پرکاربرد در خطوط فرعی آبیاری است.
رابط تیپ به تیپ پیچی یک اتصال پلاستیکی است که دو سر نوار تیپ را به هم وصل میکند و با یک مهره پیچی نوار را محکم نگه میدارد تا از نشتی آب جلوگیری شود.
- اجزای اصلی
معمولاً از چند بخش تشکیل شده است:
بدنه اصلی رابط: قسمت مرکزی که آب از آن عبور میکند.
سر خار دار یا نازل اتصال: جایی که نوار تیپ روی آن قرار میگیرد.
مهره پیچی (قفل کننده): روی نوار پیچ میشود و آن را محکم نگه میدارد.
- نحوه نصب
ابتدا سر نوار تیپ را صاف برش میدهند.
مهره رابط را روی نوار قرار میدهند.
نوار را روی قسمت خار دار رابط فشار میدهند.
مهره را پیچ میکنند تا نوار بین مهره و بدنه محکم شود.
- کاربردها
اتصال دو نوار تیپ به یکدیگر برای افزایش طول خط
تعمیر پارگی یا بریدگی نوار تیپ
استفاده در سیستمهای آبیاری قطرهای مزارع مثل گوجه، سیبزمینی، پیاز، هندوانه و … - مزایا
نصب آسان بدون نیاز به ابزار خاص
جلوگیری از نشتی آب
قابل باز و بسته شدن
مقاوم در برابر فشار معمول سیستمهای تیپ (حدود 0.5 تا 1 بار)
- نکته فنی
قطر استاندارد اکثر نوارهای تیپ 16 میلیمتر است، بنابراین بیشتر رابطهای تیپ به تیپ نیز برای همین سایز ساخته میشوند.
