توضیحات

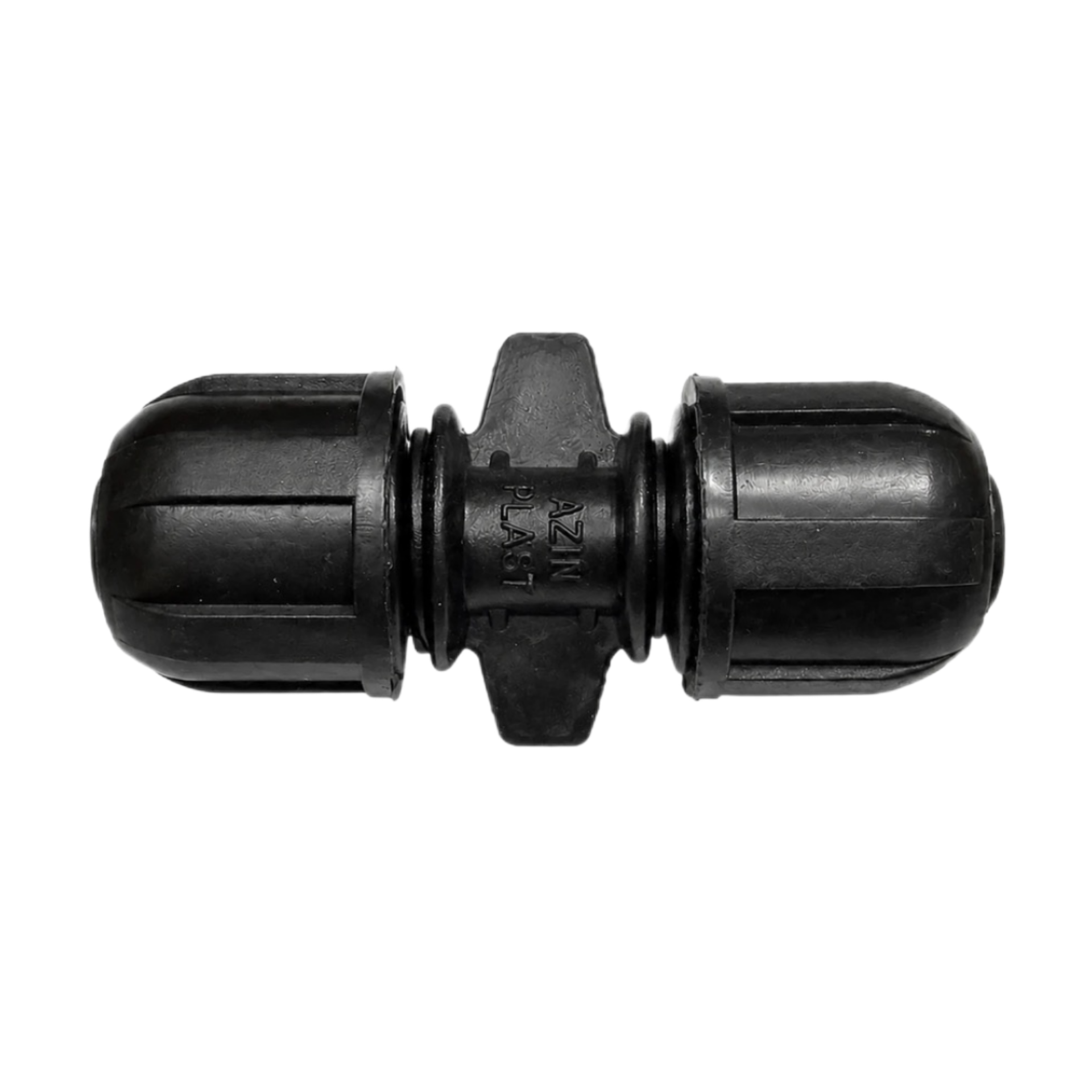

رابط تیپ به تیپ پیچی
در سیستم آبیاری قطرهای با نوار تیپ، برای اتصال نوار تیپها به یکدیگر یا ایجاد اتصال بین دو نوار، از رابط تیپ به تیپ پیچی استفاده میشود. این قطعه یکی از اتصالات پرکاربرد در خطوط فرعی آبیاری است.
رابط تیپ به تیپ پیچی یک اتصال پلاستیکی است که دو سر نوار تیپ را به یکدیگر متصل میکند و با استفاده از مهرههای پیچی، نوار را بهصورت محکم نگه میدارد تا از نشت آب جلوگیری شود.
❖ اجزای اصلی
این رابط معمولاً از چند بخش تشکیل شده است:
- بدنه اصلی رابط: قسمت مرکزی که آب از آن عبور میکند.
- سر خاردار یا نازل اتصال: قسمتی که نوار تیپ روی آن قرار میگیرد.
- مهره پیچی (قفلکننده): روی نوار پیچ شده و آن را محکم نگه میدارد.
❖ نحوه نصب
- ابتدا سر نوار تیپ را بهصورت صاف برش دهید.
- مهره رابط را روی نوار قرار دهید.
- نوار را روی قسمت خاردار رابط فشار دهید.
- مهره را روی بدنه رابط پیچ کنید تا نوار بین مهره و بدنه محکم و آببندی شود.
❖ کاربردها
- اتصال دو نوار تیپ به یکدیگر برای افزایش طول خط
- تعمیر پارگی یا بریدگی نوار تیپ
- استفاده در سیستمهای آبیاری قطرهای مزارع، مانند گوجهفرنگی، سیبزمینی، پیاز، هندوانه و سایر محصولات کشاورزی
❖ مزایا
- نصب آسان بدون نیاز به ابزار خاص
- جلوگیری از نشت آب
- قابلیت باز و بسته شدن
- مقاوم در برابر فشار معمول سیستمهای نوار تیپ (حدود ۰.۵ تا ۱ بار)
❖ نکته فنی
قطر استاندارد بیشتر نوارهای تیپ ۱۶ میلیمتر است؛ بنابراین بیشتر رابطهای تیپ به تیپ نیز برای همین سایز تولید میشوند.
این رابط یک قطعه اتصال رزوهای است که مهرههای آن دارای رزوه راستگرد بوده و با چرخاندن در جهت ساعتگرد بسته میشوند. برای اتصال این قطعه در سیستم آبیاری، ابتدا باید مهرهها از بدنه خارج شوند. سپس مهرهها روی قسمت خارجی نوار تیپ قرار گرفته و نوارها روی بدنه رابط نصب میشوند. در نهایت، با بستن مهرهها، نوارهای تیپ بهصورت محکم به رابط متصل و آببندی میشوند.
